DDS QRP TRX PFR-5
« : Сентябрь 22, 2015, 10:51:27 pm »
Решил я купить или собрать QRP трансивер. Хотелки - 2 диапазона и больше, электронный ключ, тюнер. Готовые решения или наборы по разным причинам не удовлетворяли, поэтому начал искать самоделки.
Нашел много, понравились эти:
http://www.eham.net/ehamforum/smf/index.php?topic=101149.0
http://m0xpd.blogspot.co.uk/2013/03/arduino-qrp-transceiver.html
http://www.k4gc.com/40m%20rig.html
« Последнее редактирование: Ноябрь 29, 2015, 10:43:22 pm от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #1 : Сентябрь 23, 2015, 10:26:49 pm »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #2 : Сентябрь 23, 2015, 10:37:24 pm »
А здесь кольца продают http://ur4qop.at.ua/index/0-8

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
« Последнее редактирование: Сентябрь 23, 2015, 11:58:16 pm от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #4 : Сентябрь 23, 2015, 11:50:32 pm »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #5 : Сентябрь 27, 2015, 11:25:21 am »
Курс по Sprint Layout 6 http://cxem.net/comp/comp144.php

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #6 : Сентябрь 28, 2015, 01:50:01 pm »
Приобретены переменные конденсаторы по 10грн. за штуку, кварцы - 19грн. за комплект. 612, 833, 386 микрухи, немного  элементов, монтажки и корпус уже есть.

« Последнее редактирование: Сентябрь 29, 2015, 08:32:48 am от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #7 : Октябрь 05, 2015, 06:40:19 pm »
куплено на ебее 10 переключателей на 3 положения - 75,9 грн

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #8 : Октябрь 07, 2015, 06:45:12 pm »
UТ0UM (предыдущие закупки тоже он делал) закуплены кольца:

T106-2 красное 1 шт
T37-2 красное 4 шт
T37-6 желтое 6 шт
FT37-43  2 шт
стоимость 182,80 грн. без учета доставки и перевода денег Новой почтой
« Последнее редактирование: Ноябрь 29, 2015, 10:45:33 pm от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #9 : Октябрь 30, 2015, 09:16:50 pm »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #10 : Ноябрь 05, 2015, 09:43:27 pm »
экран будет таким


US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #11 : Ноябрь 05, 2015, 09:48:24 pm »
ах да. схема таки по заветам Хендрикса. приемник и передатчик - немного модернизированный PFR-3a, синтез на ардуино и AD9834, ДПФ от хендриковского же трайбендера. корпус будет самодельный из композитной панели типа такой http://arb.net.ua/products-page/kompozitnye-paneli/

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX
« Ответ #12 : Ноябрь 29, 2015, 10:42:58 pm »
генератор заказали здесь

http://www.ebay.com/itm/Lot-of-5PCS-SMD-4P-60M-60MHz-60-000M-60-000MHz-Active-Crystal-Oscillator-7mm-5mm-/231495311625?hash=item35e6322109

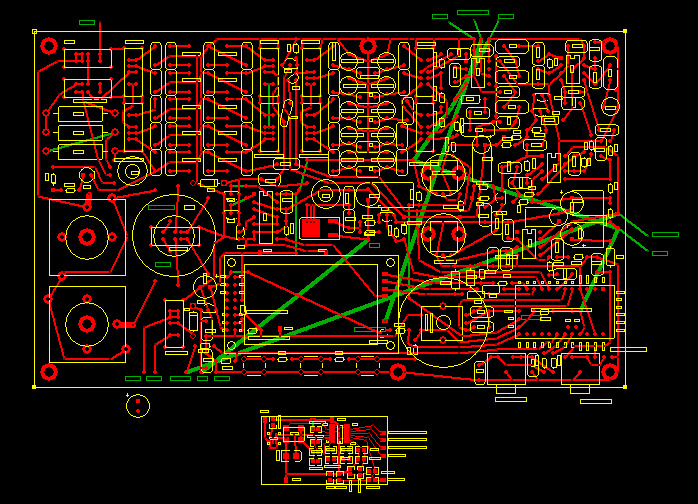

плата будет примерно так

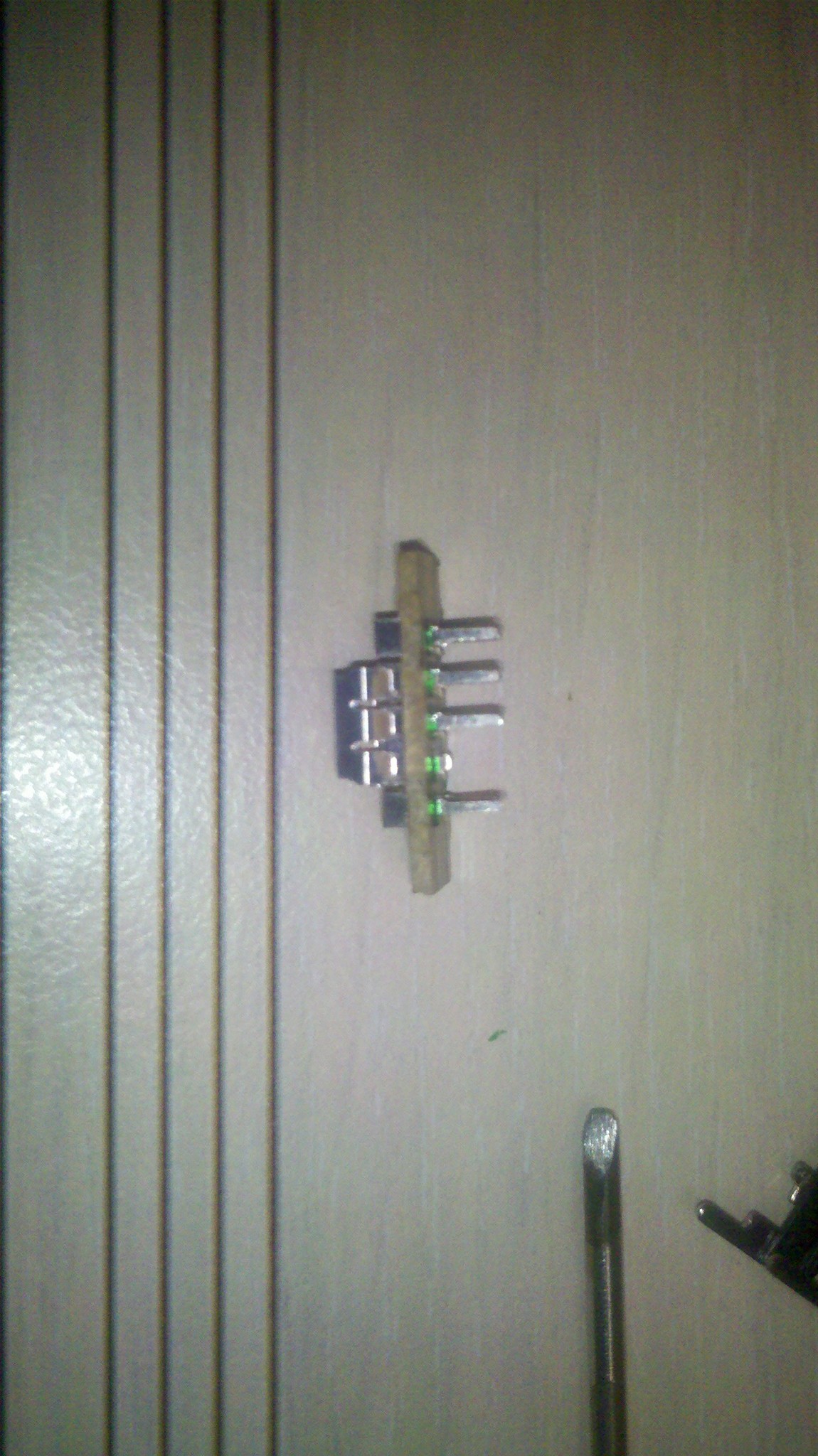

ну и нужно доработать переключатели напильником, выпилив часть ползунка



« Последнее редактирование: Ноябрь 29, 2015, 10:51:18 pm от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #13 : Декабрь 03, 2015, 11:23:52 pm »

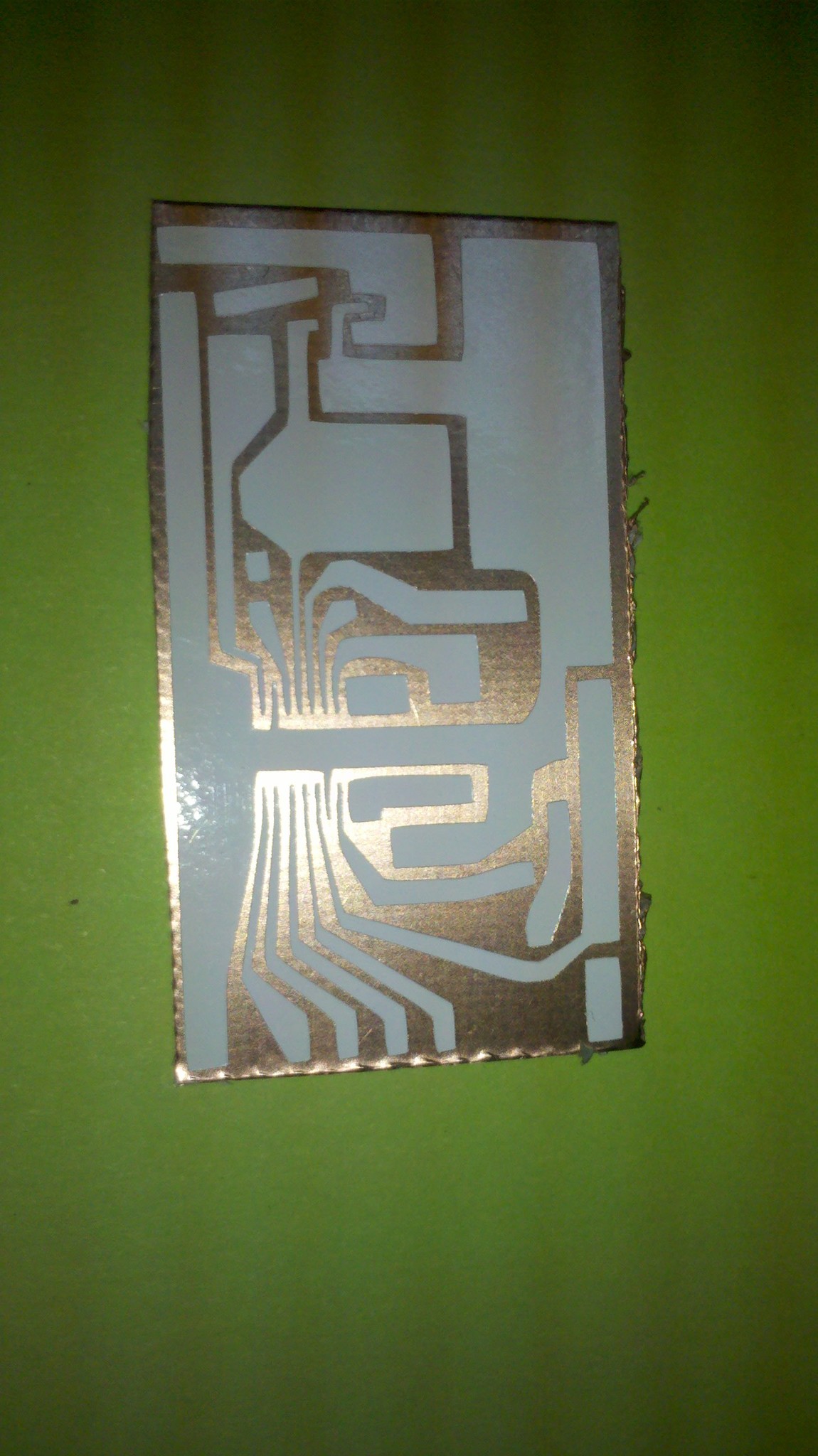

плата синтезатора с наклеенным оракалом под травление


US7IGN

  • Hero Member
  • *****
  • Сообщений: 1264
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #14 : Декабрь 04, 2015, 01:07:17 pm »

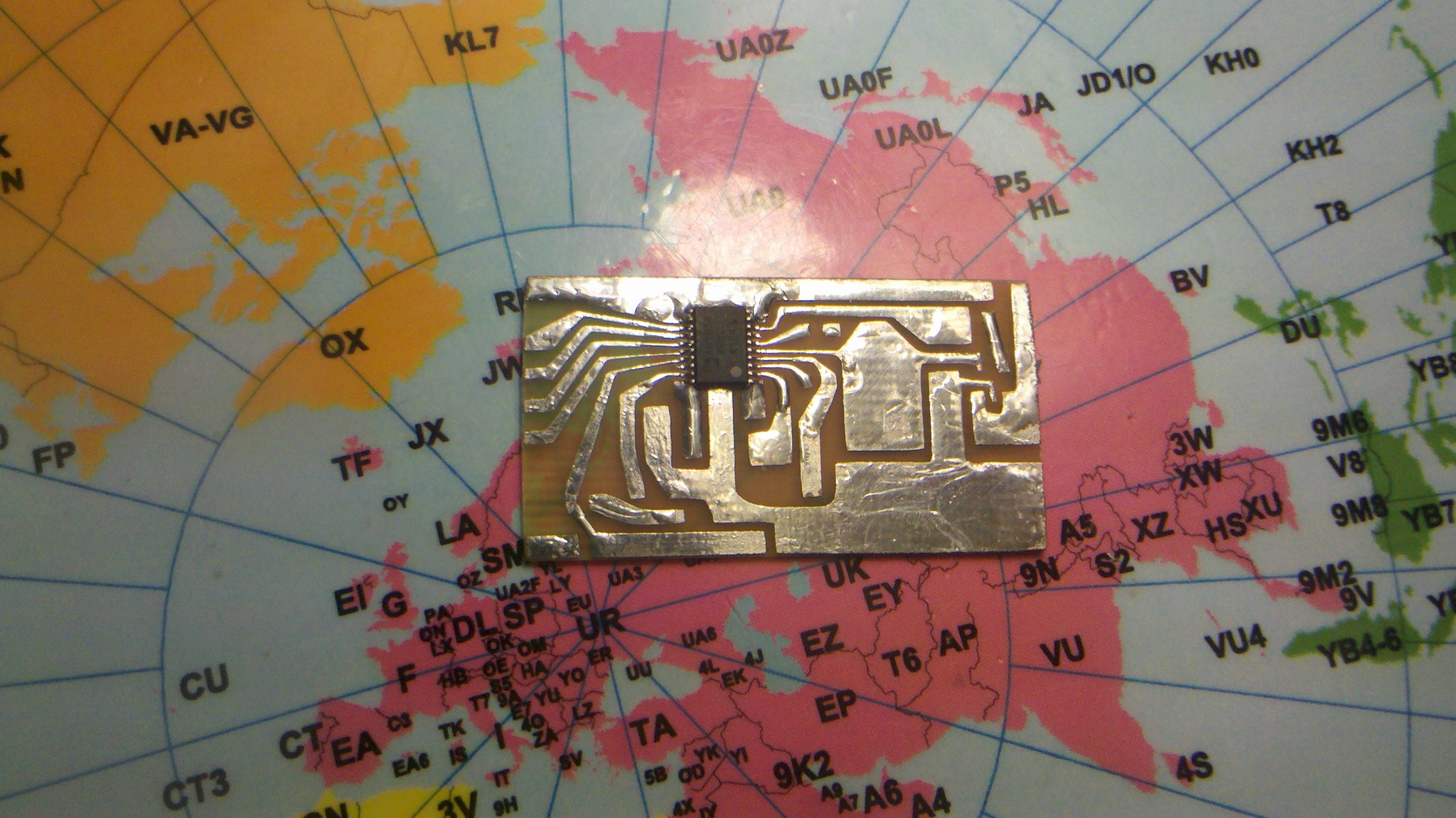

UT0UM припаял первую деталь
