Автор Тема: DDS QRP TRX PFR-5  (Прочитано 26559 раз)

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #15 : Декабрь 06, 2015, 09:42:50 am »

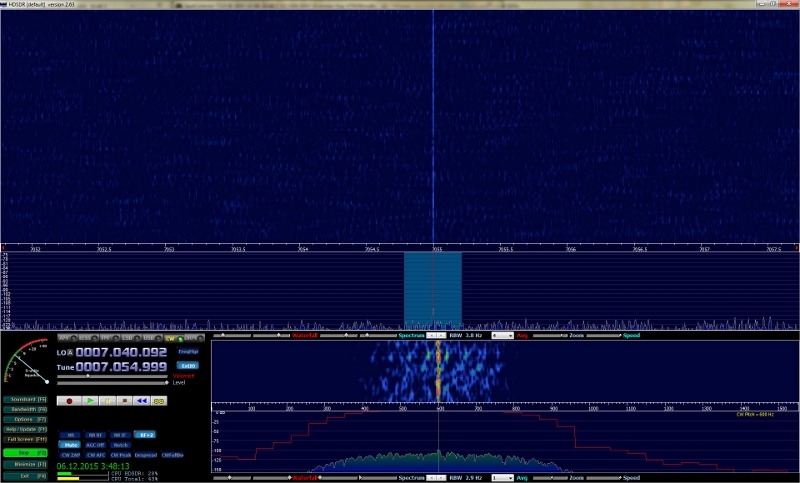

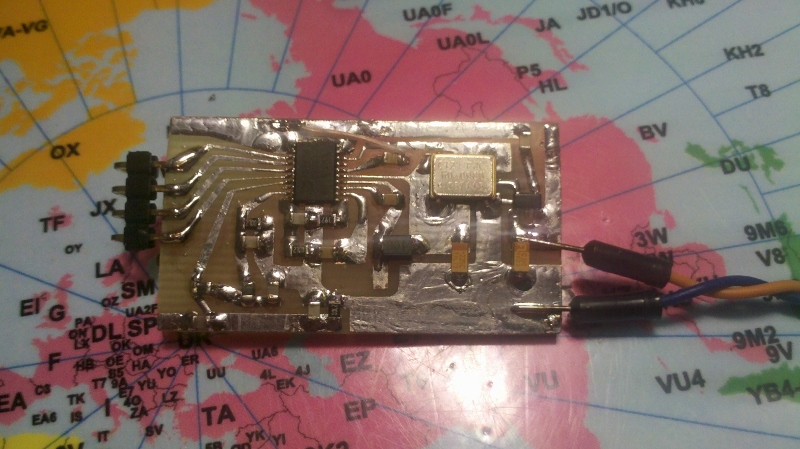

синтезатор собран





« Последнее редактирование: Декабрь 06, 2015, 06:12:27 pm от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #16 : Декабрь 06, 2015, 10:26:50 pm »
решили таки на SMD все делать... оптимизация такая оптимизация =)

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #17 : Декабрь 09, 2015, 08:53:52 pm »
очередное изменение PCB - теперь с заполнением землей и SMD где только можно =)


US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #18 : Декабрь 13, 2015, 11:01:17 pm »
хорошая статья о ПФР http://www.cwtd.org/Sept%204.html

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #19 : Декабрь 15, 2015, 07:31:26 pm »
UT0UM подготовил плату к травлению


US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #20 : Декабрь 19, 2015, 09:37:35 pm »
плата подвергается постоянным изменениям в процессе проверки и оптимизации. лучше потерять неделю на проверку рисунка, чем месяц на поиск проблем на собранной плате =)

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #21 : Январь 17, 2016, 10:59:26 am »
после некоторых рассуждений плату решили сделать ЛУТом через ламинатор

« Последнее редактирование: Январь 17, 2016, 11:02:04 am от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #22 : Январь 22, 2016, 06:10:38 pm »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #23 : Январь 24, 2016, 02:50:59 pm »

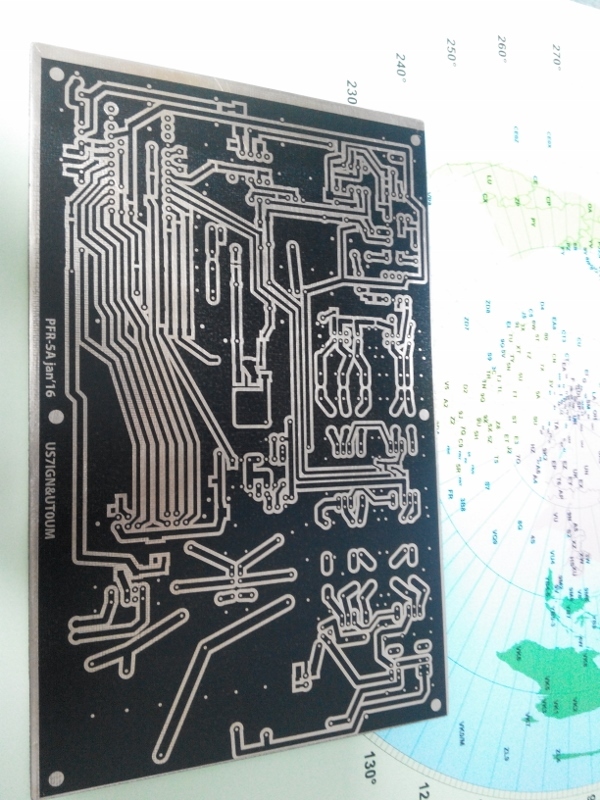

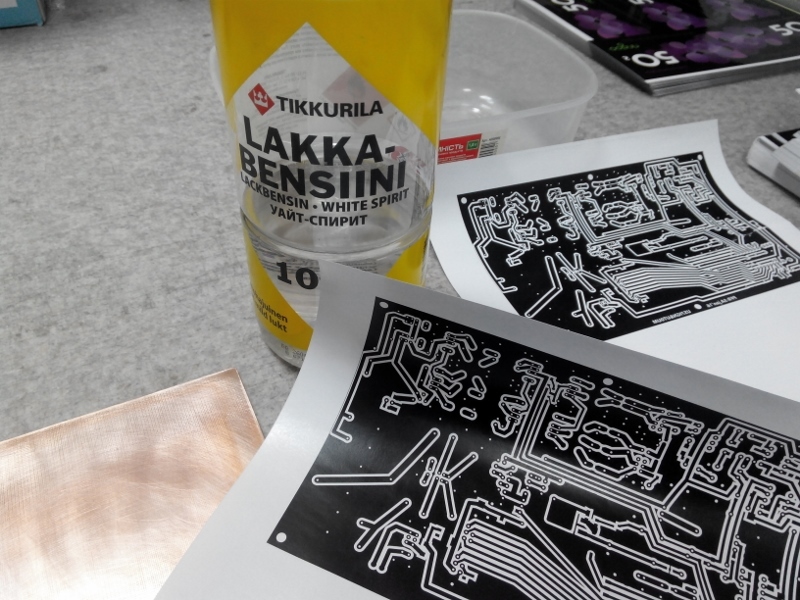

С платой эксперименты показали, что технологию ЛУТ нужно отработать в конкретных условиях.
бумага должна быть идеально глянцевой иначе результат будет с проблемными участками. подложка самоклеющейся пленки TM ORACAL не подошла...



Прокатывали через ламинатор, печатали на лазерном цветном принтере.

Фирменный растворитель практически без запаха

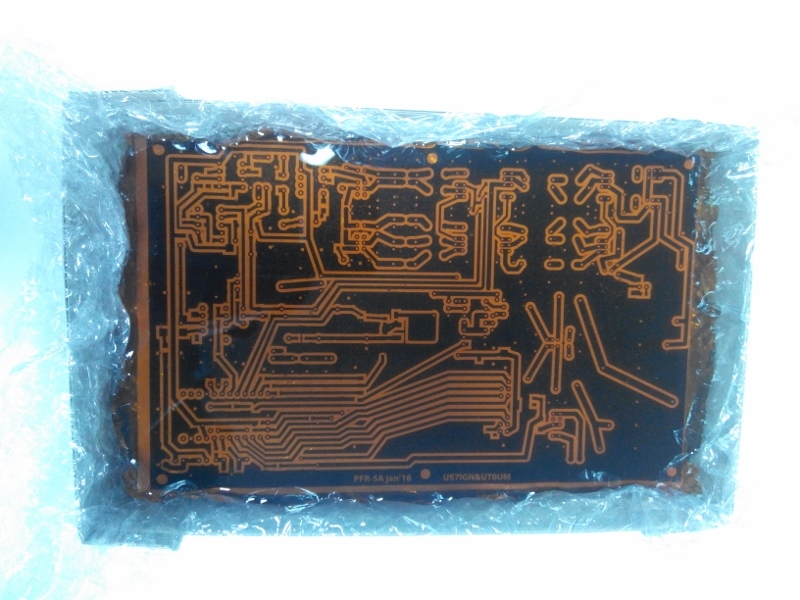

Ванночку для травления сделали из картона и пленки



« Последнее редактирование: Январь 24, 2016, 03:00:02 pm от US7IGN »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #24 : Февраль 06, 2016, 07:07:50 pm »

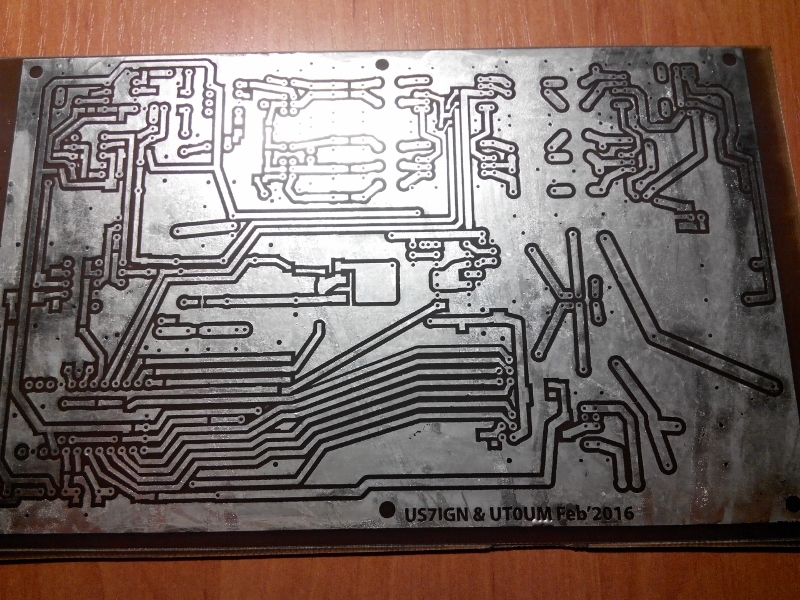

новая версия платы


US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #25 : Февраль 07, 2016, 05:54:27 pm »
Залудил сплавом Розе. Для быстрой обработки нужно много воды - сантиметра на 2 выше платы, иначе она не прогревается.

« Последнее редактирование: Февраль 07, 2016, 05:57:41 pm от admin »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #26 : Февраль 07, 2016, 06:17:24 pm »
Лудил я таким образом плату целиком первый раз, поэтому предварительно посмотрел как это делают другие в сети.
Потом взял плату, зачистил наждачной бумагой и протер спиртом

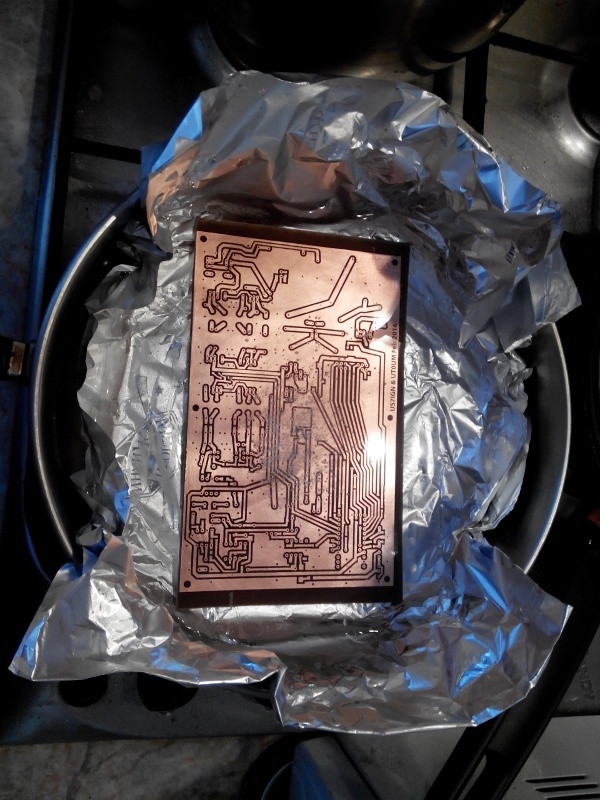

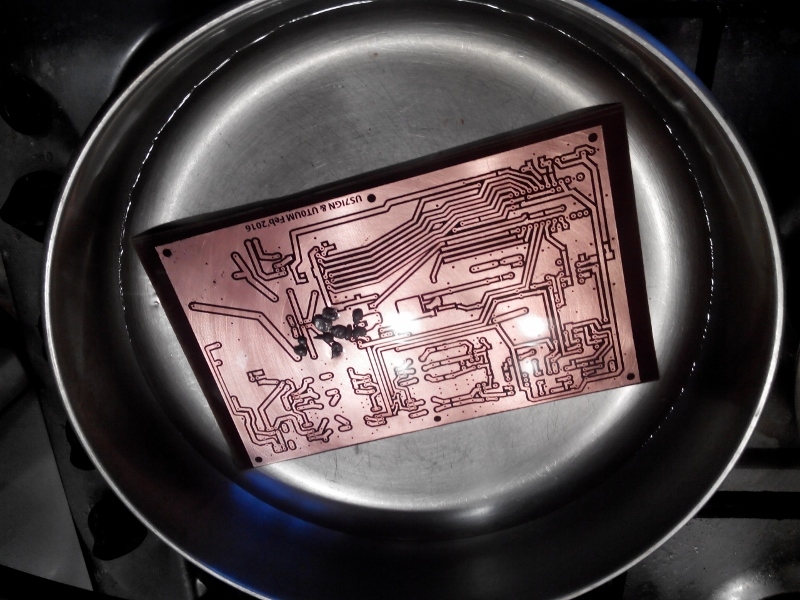

Потом нашел подходящую сковороду и выложил фольгой дабы обезопасить сковороду. Налил воды, положил плату и насыпал немного лимонной кислоты.

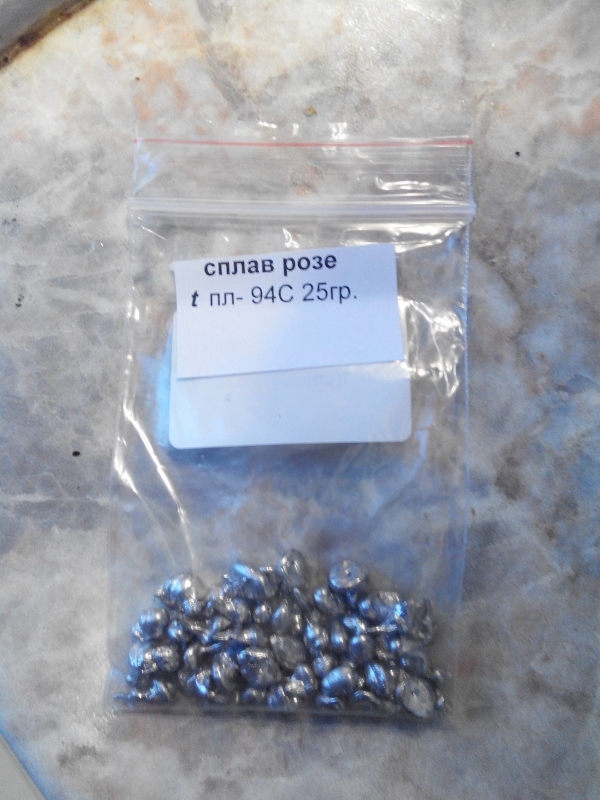

Сплав Розе



Фокус не удался - вода под фольгой кипела, а сверху нет. Поэтому убрал фольгу, долил воды, добавил газу и процесс пошел.



Результат





Сковорода из нержавейки, поэтому к ней сплав Розе не прилип.

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #27 : Февраль 08, 2016, 10:29:02 pm »

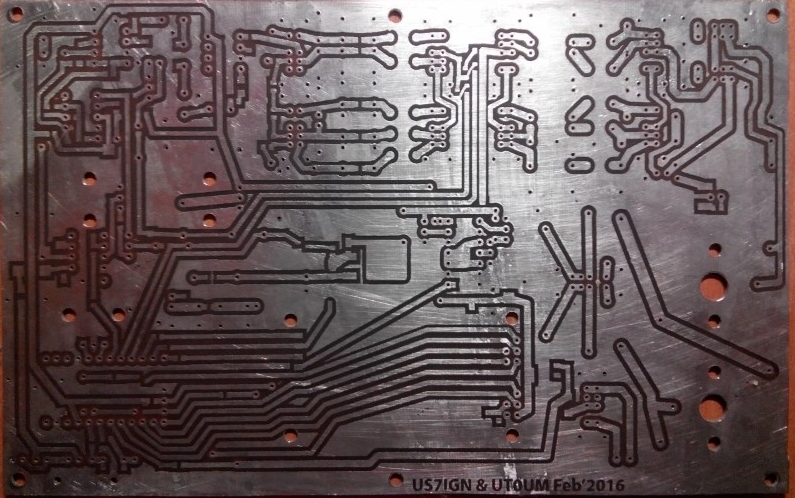

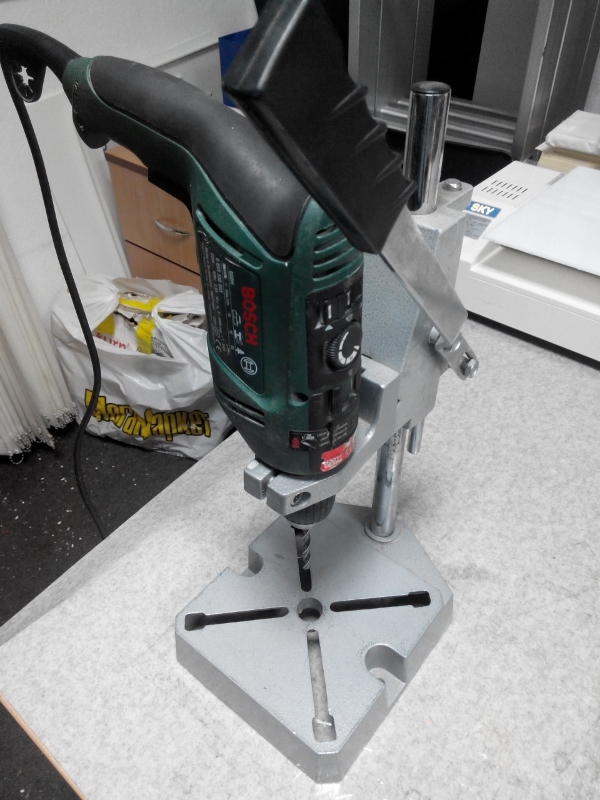

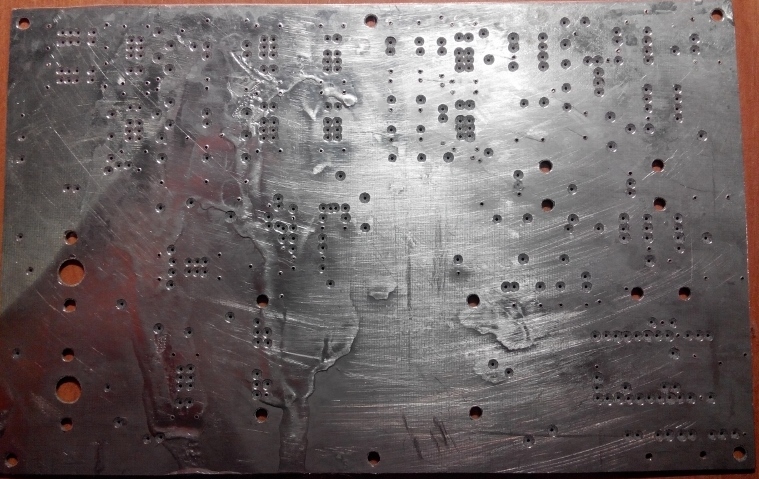

Благодаря UT0UM и его приспособе (и остальному оборудованию) куча дырок было просверлено и прозенковано меньше, чем за два часа. Ни одного сверла не пострадало.



Плата готова.





« Последнее редактирование: Февраль 08, 2016, 10:31:11 pm от admin »

US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #28 : Февраль 21, 2016, 09:41:40 pm »

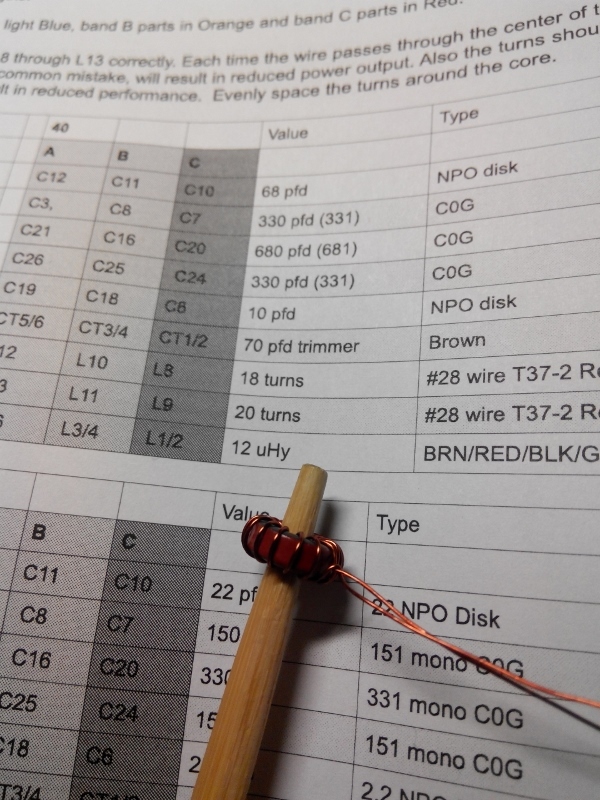

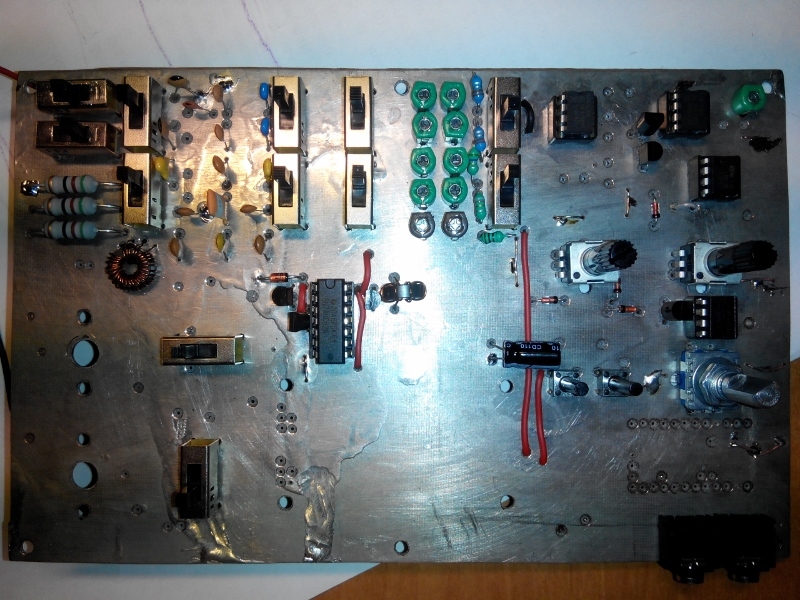

осталась "цифровая часть" и кое-какая мелочевка...




US7IGN

  • Hero Member
  • *****
  • Сообщений: 1737
    • Просмотр профиля
    • US7IGN
Re: DDS QRP TRX PFR-5
« Ответ #29 : Февраль 27, 2016, 07:54:27 pm »


« Последнее редактирование: Март 06, 2016, 10:48:16 am от admin »
